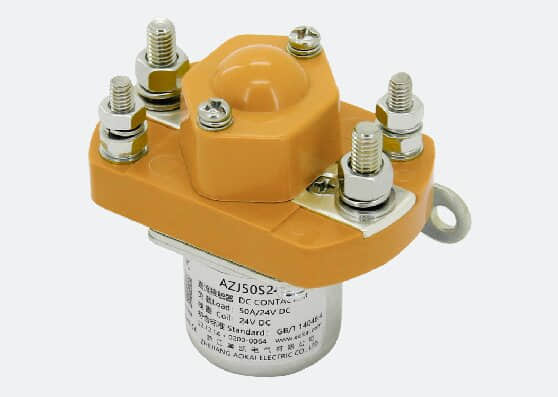

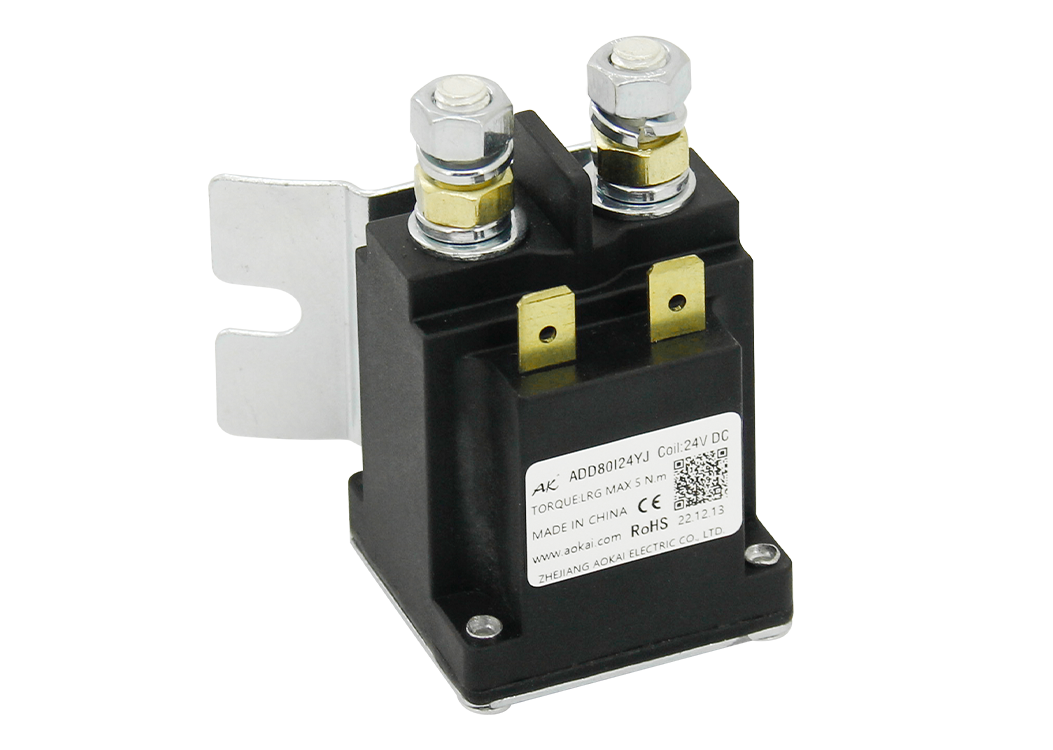

電動車直流接觸器的工作原理與應用
發布時間：2025年10月31日
在電動車的電氣系統中，直流接觸器作為一種重要的電氣元件，廣泛應用于電動車的電池管理和電力傳輸中。其主要作用是控制電路的開關，確保電動車在不同工況下的電力安全和效率。本文將探討直流接觸器的工作原理、結構特點以及在電動車中的應用。
直流接觸器的工作原理
直流接觸器的基本功能是通過電磁力實現電路的閉合或斷開。當電動車啟動、加速、減速或停止時，直流接觸器需要根據電路控制系統的指令，自動切換電流通斷狀態。接觸器內部的電磁線圈一旦通電，產生的磁場會吸引接觸器的觸點，完成電流的導通。斷電時，彈簧力則會使觸點斷開，切斷電流。
在直流接觸器的工作過程中，通常涉及到兩個重要的環節：吸合和釋放。當電磁線圈通電時，接觸器的觸點閉合，電流可以流過電路；而當電磁線圈斷電時，觸點則會打開，切斷電流的流通。接觸器通常還具備過載保護、欠壓保護等功能，以防止電路發生短路、過載等危險情況。
直流接觸器的結構特點
直流接觸器的結構相對簡單，但功能卻十分強大。其主要組成部分包括電磁鐵、觸點、彈簧、外殼等。電磁鐵是接觸器的核心部件，當電流通過電磁鐵時，便會產生磁場，吸引觸點進行閉合或斷開。觸點則負責電流的導通與切斷，觸點材料通常選用銀合金或其他導電性較好的材料，以減少接觸電阻和熱量產生。彈簧則用于在電磁鐵斷電時迅速將觸點復位，確保電路的安全切換。
在設計上，直流接觸器需要具備良好的耐電壓性能和耐高溫性能，以應對電動車在惡劣環境下的工作需求。此外，接觸器還需要保證較低的接觸電阻，以確保電流通過時不產生過多的熱量，從而提高電動車的運行效率。
直流接觸器在電動車中的應用
